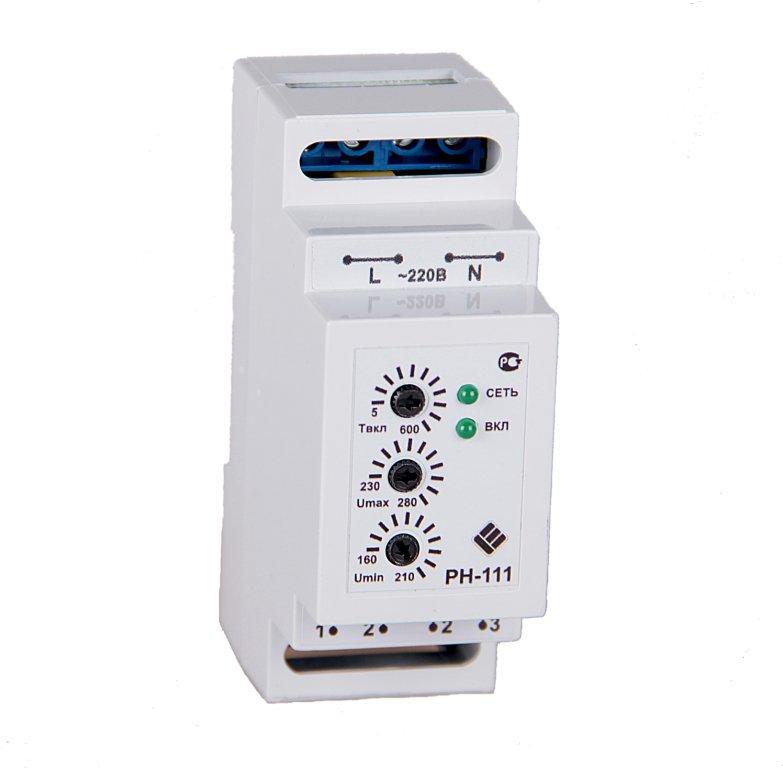

Реле напруги однофазне РН-111

Призначений для вимкнення побутового та промислового однофазного навантаження 220 В/50 Гц будь-якої потужності за неприпустимих коливань напруги в мережі.

Каталог Реле напруги та контролю фаз

Призначення
Реле напруги РН-111 призначене для вимкнення побутового та промислового однофазного навантаження 220 В/50 Гц будь-якої потужності за неприпустимих коливань напруги в мережі з подальшим автоматичним увімкненням після відновлення параметрів мережі

• за потужності навантаження до 3.5 кВт (до 16 А) вимкнення відбувається безпосередньо вихідними контактами реле напруги, включеними в розрив живлення навантаження;
• за потужності, що перевищує 3.5 кВт (16 А) вимкнення здійснюється магнітним пускачем відповідної потужності, у розрив живлення котушки якого входять вихідні контакти реле напруги.

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

Номінальна напруга, В-220

Частота мережі, Гц — 48-52

Діапазон регулювання:

• спрацьовування через Umin, В-160-210
• спрацьовування через Umax, В---230-280
• час автоматичного повторного увімкнення, сек — 5-600

Фіксований час спрацьовування через Umax, сек —-0,5
Фіксована затримка вимкнення через Umin, сек-10
Фіксований час спрацьовування у разі зниження напруги понад 30 В від втоми через Umin, сік — 0,1
Фіксований час спрацьовування у разі підвищення напруги понад 30 В від утоми через Umax, сік — 0,1
Максимальний комутований струм реле, A-16
Точність визначення порога спрацьовування за напругою, В-до 3
Напруга, за якої зберігається працездатність, В-400
Короткочасне допустиме макс. напруга, за якої зберігається працездатність, В-450
Гістерезис (коеф. повернення за напругою), В-4-6
Діапазон робочих темпереатур, °C — -25-+40
Температура зберігання, °C — -45-+70
Сумарний струм споживання від мережі, мА-до 20
Комутаційний ресурс вихідних контактів:

• під навантаженням 16 А, не менш ніж 100 тис. раз
• під навантаженням 5 А, не менш ніж 1 млн разів
