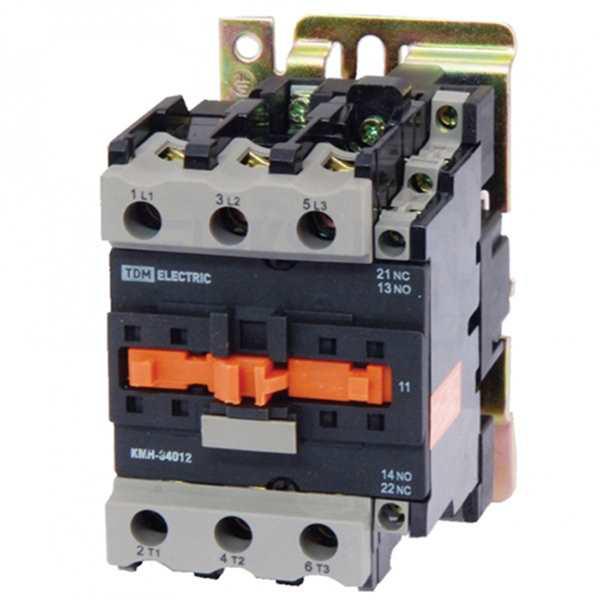

Малогабаритні контактори змінного струму КМ на струм навантаження від 9 до 95 А призначені для пуску, зупинки та реверсування асинхронних електродвигунів із короткозамкнутим ротором на напругу до 660 В (категорія застосування АС-3), а також для дистанційного керування ланцюгами освітлення, нагрівальними ланцюгами та різними малоіндуктивними навантаженнями (категорія застосування АС-1). Усе виконання на струм навантаження до 40 А мають одну групу замикальних або розмикальних додаткових контактів. Виконування на струм навантаження понад 40 А — дві групи (замикаюча та розмита). Сфера застосування малогабаритних контакторів серії КМ — керування вентиляторами, насосами, тепловими завісами, печами, кран-балками, верстатами, освітленням, у системах автоматичного введення резерву (АВР).
Технічні характеристики
Параметри | КМ-10910 КМ-10911 | КМ-11210 КМ-11211 | КМ-11810 КМ-11811 | КМ-22510 КМ-22511 | КМ-23210 КМ-23211 | КМ-34012 | КМ-35012 | КМ-46512 | КМ-48012 | КМ-49512 | |
Номінальна робоча напруга змінного струму Uction, В | 230, 400, 660 | ||||||||||
Номінальна напруга ізоляції U/, В | 660 | ||||||||||
Номінальна імпульсна напруга Uimp, кВ | 8 | ||||||||||
Номінальний робочий струм Is, категорія застосування АС-3 (Ue < 400 в), А | 9 | 12 | 18 | 25 | 32 | 40 | 50 | 65 | 80 | 95 | |
Умовний тепловий струм Ith (t° < 40°), категорія застосування АС-1, А | 25 | 25 | 32 | 40 | 50 | 60 | 80 | 80 | 125 | 125 | |
Номінальна потужність за АС-3, кВт | 230 В | 2,2 | 3 | 4 | 5,5 | 7,5 | 11 | 15 | 18,5 | 22 | 25 |
400 В | 4 | 5,5 | 7,5 | 11 | 15 | 18,5 | 22 | 30 | 37 | 45 | |
660 В | 5,5 | 7,5 | 10 | 15 | 18,5 | 30 | 33 | 37 | 45 | 45 | |
Максимальне короткочасне навантаження (t < 1 с), А | 162 | 216 | 324 | 450 | 576 | 720 | 900 | 1170 | 1440 | 1710 | |
Умовний струм короткого замикання Inc, А | 1000 | 1000 | 3000 | 3000 | 3000 | 3000 | 3000 | 3000 | 5000 | 5000 | |
Захист від надструмів — запобіжник gG, А | 10 | 20 | 25 | 40 | 50 | 50 | 63 | 80 | 100 | 100 | |
Потужність розсіювання за Itrat, Вт/полюс | АС-3 | 0,2 | 0,36 | 0,8 | 1,25 | 2 | 2,4 | 3,7 | 4,2 | 5,1 | 7,2 |
АС-1 | 1,56 | 1,56 | 2,5 | 3,2 | 5 | 5,4 | 9,6 | 6,4 | 12,5 | 12,5 |
Габаритні розміри
КМ-10910; КМ-10911; КМ-11210; КМ-11211; КМ-11810; КМ-11811 КМ-22510; КМ-22511
Типовидіння | Розмір, мм | Маса, не більш ніж кг | ||
В | З | D | ||
КМ-10910; КМ-10911 | 74 | 80 | 45 | 0,34 |
КМ-11210; КМ-11211 | 74 | 80 | 45 | 0,345 |
КМ-11810; КМ-11811 | 74 | 85 | 45 | 0,365 |
КМ-22510; КМ-22511 | 84 | 93 | 56 | 0,400 |
- Ціна: 910,70 ₴
