Кнопки управління і перемикачі призначені для оперативного управління контакторами (магнітними пускачами) і реле автоматики в електричних ланцюгах змінного струму частотою 50 Гц, напругою до 660 В або постійного струму напругою до 400 Ст.
LAY5-BK2365 LAY5-BK2465 LAY5-BK2565 |
Основні електричні і механічні характеристики кнопок і перемикачів
Параметри | Вид струму | |||||||||
змінний | постійний | |||||||||
Номінальна робоча напруга, В | 660 | 400 | 230 | 120 | 48 | 440 | 220 | 110 | 48 | 24 |
Номінальний робочий струм контактів, А | Категорія застосування АС-12 | Категорія застосування DC-12 | ||||||||
2,5 | 4,5 | 7,5 | 10 | 10 | 0,6 | 1,3 | 2,5 | 5 | 10 | |
Категорія застосування АС-15 | Категорія застосування DC-13 | |||||||||
1,5 | 2,5 | 4,5 | 6 | 6 | 0,1 | 0,3 | 0,6 | 1,3 | 2,5 | |
Електрична зносостійкість, циклів В-Ох103 | ABLF, ABLFP, AEA — 300; ABLFS, PPBB-30N, APBB-22N — 100; ALCLR, AKS — 10 | |||||||||
Механічна зносостійкість, циклів В-Ох103 | 600 - для всіх пристроїв; 100 - кнопки з ключем і кнопки з фіксацією | |||||||||
Ступінь захисту механізму кнопок і перемикачів по ГОСТ 14254-96 | IP40 | IP40 | ||||||||
Допустима частота комутацій (циклів В-О/ч) | 300 | 1200 | 3600 | 300 | 1200 | 3600 | ||||
% навантаження контактів по струму від робочого значення | 40 | 25 | 15 | 40 | 25 | 15 | ||||
Діапазон робочих температур, °С | від -10 до +40 | від -10 до +40 | ||||||||
Вологість навколишнього середовища | 45-90% без випадання конденсату |
Номенклатура:
LAY5-BG45 на 2 положення з ключем | чорний | 20 | 200 | BSW80-BG-2-K02 | |
LAY5-BD25 2 положення "I-0" стандарт. ручка | чорний | 20 | 200 | BSW60-BD-2-K02 | |
LAY5-BD33 3 положення "I-0-II" стандарт. ручка | чорний | 20 | 200 | BSW60-BD-3-K02 | |
LAY5-BJ25 2 положення "I-0" довжин. ручка | чорний | 20 | 200 | BSW70-BJ-2-K02 | |
LAY5-BJ33 3 положення "I-0-II" довжин. ручка | чорний | 20 | 200 | BSW70-BJ-3-K02 | |
LAY5-BK2365 2 положення | зелений | 20 | 200 | BSW90-BK-2-K06 | |
LAY5-BK2465 2 положення | червоний | 20 | 200 | BSW90-BK-2-K04 | |

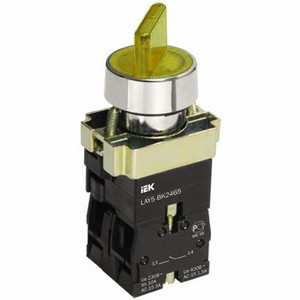

LAY5-BK2565 2 положення | жовтий | 20 | 200 | BSW90-BK-2-K05 |
Характеристики
Основні | |
---|---|
Виробник | China |
Країна виробник | Китай |
Колір кнопки | Чорний |
Інформація для замовлення
- Ціна: 76,10 ₴
