Кнопки управления и переключатели предназначены для оперативного управления контакторами (магнитными пускателями) и реле автоматики в электрических цепях переменного тока частотой 50 Гц, напряжением до 660 В или постоянного тока напряжением до 400 В.
LAY5-BG45 |
Основные электрические и механические характеристики кнопок управления и переключателей
Параметры | Вид тока | |||||||||
переменный | постоянный | |||||||||
Номинальное рабочее напряжение, В | 660 | 400 | 230 | 120 | 48 | 440 | 220 | 110 | 48 | 24 |
Номинальный рабочий ток контактов, А | Категория применения АС-12 | Категория применения DC-12 | ||||||||
2,5 | 4,5 | 7,5 | 10 | 10 | 0,6 | 1,3 | 2,5 | 5 | 10 | |
Категория применения АС-15 | Категория применения DC-13 | |||||||||
1,5 | 2,5 | 4,5 | 6 | 6 | 0,1 | 0,3 | 0,6 | 1,3 | 2,5 | |
Электрическая износостойкость, циклов В-Ох103 | ABLF, ABLFP, AEA — 300; ABLFS, PPBB-30N, APBB-22N — 100; ALCLR, AKS — 10 | |||||||||
Механическая износостойкость, циклов В-Ох103 | 600 - для всех устройств; 100 - кнопки с ключом и кнопки с фиксацией | |||||||||
Степень защиты механизма кнопок и переключателей по ГОСТ 14254-96 | IP40 | IP40 | ||||||||
Допустимая частота коммутаций (циклов В-О/ч) | 300 | 1200 | 3600 | 300 | 1200 | 3600 | ||||
% нагрузки контактов по току от рабочего значения | 40 | 25 | 15 | 40 | 25 | 15 | ||||
Диапазон рабочих температур, °С | от -10 до +40 | от -10 до +40 | ||||||||
Влажность окружающей среды | 45-90% без выпадения конденсата |
Номенклатура:

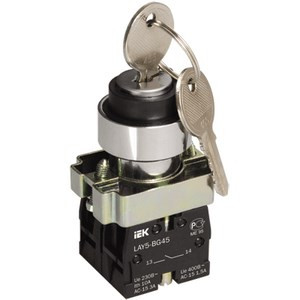

LAY5-BG45 на 2 положения с ключом | черный | 20 | 200 | BSW80-BG-2-K02 | |
LAY5-BD25 2 положения "I-0" стандарт. ручка | черный | 20 | 200 | BSW60-BD-2-K02 | |
LAY5-BD33 3 положения "I-0-II" стандарт. ручка | черный | 20 | 200 | BSW60-BD-3-K02 | |
LAY5-BJ25 2 положения "I-0" длин. ручка | черный | 20 | 200 | BSW70-BJ-2-K02 | |
LAY5-BJ33 3 положения "I-0-II" длин. ручка | черный | 20 | 200 | BSW70-BJ-3-K02 | |
LAY5-BK2365 2 положения | зеленый | 20 | 200 | BSW90-BK-2-K06 | |
LAY5-BK2465 2 положения | красный | 20 | 200 | BSW90-BK-2-K04 | |
LAY5-BK2565 2 положення | жовтий | 20 | 200 | BSW90-BK-2-K05 |
Характеристики
Основні | |
---|---|
Виробник | China |
Країна виробник | Китай |
Колір кнопки | Чорний |
