Кнопки керування і перемикачі призначені для оперативного управління контакторами (магнітні пускники) і реле автоматики в електричних ланцюгах змінної частотою 50 Гц, напруженням до 660 В або постійного струму напруги до 400 В.
|
Основні електричні і механічні характеристики кнопок керування і перемикачів
Параметри | Вигляд струму | |||||||||
змінний | Постійний | |||||||||
Номінальна робоча напруга, В | 660 | 400 | 230 | 120 | 48 | 440 | 220 | 110 | 48 | 24 |
Номінальний робочий струм контактів, А | Категорія застосування АС-12 | Категорія застосування DC-12 | ||||||||
2,5 | 4,5 | 7,5 | 10 | 10 | 0,6 | 1,3 | 2,5 | 5 | 10 | |
Категорія застосування АС-15 | Категорія застосування DC-13 | |||||||||
1,5 | 2,5 | 4,5 | 6 | 6 | 0,1 | 0,3 | 0,6 | 1,3 | 2,5 | |
Електрична зносостійкість, циклів В-Ох103 | ABLF, ABLFP, AEA — 300; ABLFS, PPBB-30N, APBB-22N — 100; ALCLR, AKS — 10 | |||||||||
Механічна зносостійкість, циклів В-Ох103 | 600 - для всіх пристроїв; 100 - кнопки з ключом і кнопками з фіксацією | |||||||||
Степінь захисту механізму кнопок і перемикачів за гоСТ 14254-96 | IP40 | IP40 | ||||||||
Додатна частота комутацій (циклів B-О/ч) | 300 | 1200 | 3600 | 300 | 1200 | 3600 | ||||
% Перевантаження контактів за тугою від робочого значення | 40 | 25 | 15 | 40 | 25 | 15 | ||||
Діапазон робочих температур, °C | от -10 до +40 | от -10 до +40 | ||||||||
Вологість навколишнього середовища | 45-90% без випадання конденсата |
Номенклатура:

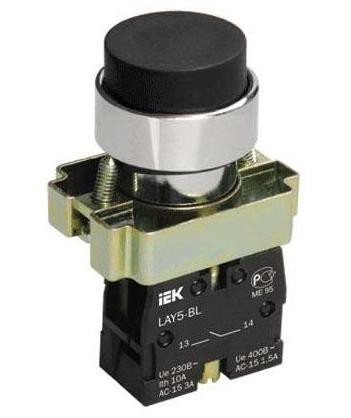

![]() | LAY5-BL21 без підсвічування 1s | чорний | 20 | 200 | BBT70-BL-K02 |
LAY5-BL31 без підсвічування 1s | зелений | 20 | 200 | BBT70-BL-K06 | |
LAY5-BL41 без підсвічування 1s | червоний | 20 | 200 | BBT70-BL-K04 | |
LAY5-BL42 без підсвічування 1р | червоний | 20 | 200 | BBT71-BL-K04 | |
LAY5-BL51 без підсвічування 1s | жовтий | 20 | 200 | BBT70-BL-K05 | |
LAY5-BL61 без підсвічування 1s | синій | 20 | 200 | BBT70-BL-K07 |
Характеристики
Основні | |
---|---|
Виробник | China |
Країна виробник | Китай |
Колір кнопки | Чорний |
Інформація для замовлення
- Ціна: 40,63 ₴
