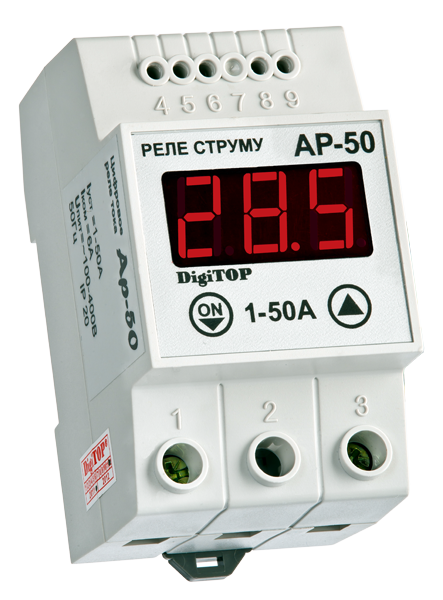

Реле струму Ap-50A корпус на DIN-рейку

Реле струму вимикає споживачів від мережі у разі перевищення споживання вище заданого користувачем. І знову під'єднає зі встановленим витримкою часу.

У режимі пріоритетного реле струму АР-50 застосовують у випадках, коли одночасна робота всіх споживачів призводить до перевантаження мережі живлення (введення електроживлення розраховане на меншу потужність, ніж потужність споживачів, введення лімітів споживання електроенергії тощо). Водночас реле вимикає другорядні (невибагливі) навантаження.

Струм спрацьовування реле встановлюють у такий спосіб, щоб не допустити перевантаження мережі живлення (вимкнення введення автомата).

Якщо впродовж 10 хвилин пристрій серпнеться тричі — все навантаження буде вимкнене для привернення уваги користувача та усунення причин можливого перевантаження.

Каталог

Інструкція

• Повністю цифрове керування.
• Можливість роботи у двох режимах: Реле обмеження максимального струму та пріоритетного реле струму.
• Індикатор чинного значення змінного струму.
• Програмовна затримка на увімкнення.
• "Захист від дурцю": ручний запуск після 3 спрацьовування упродовж 10 хв.
• Прямоточне вмикання (вбудований трансформатор струму).
• Модульне виготовлення для кріплення на монтажний профіль TS-35 (DIN-рейку 35 мм).

Технічні характеристики:

• Діапазон прямого вимірювання струму Iизм 1-50 А
• Максимальний струм перевантаження 80 А
• Напруга живлення приладу 100-400 В AC
• Робоча частота 50 Гц (±1 Гц)
• Час вимкнення за Iізм < Iуст+25% — 10 сек
• за Iізм > Iуст + 25% — 0,02 сек
• Похибка вимірювання струму не більш ніж 1%
• Вихід реле 1 перемикальний контакт
• Максимальний струм на контактах реле не більш ніж 6 A
• Робоча температура від -25 °C до +50 °C
• Ступінь захисту приладу IP20
• Переріз силових клем 16 мм2
