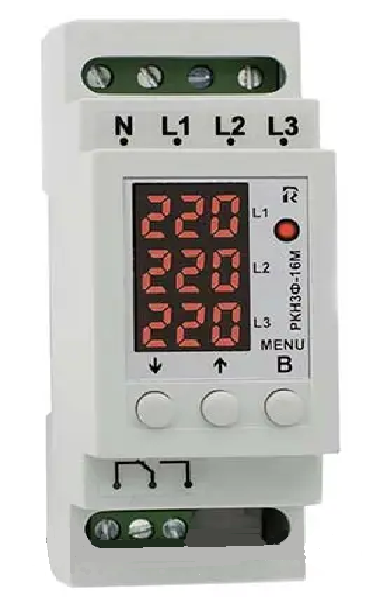

Реле контролю напруги РУБЕЖ РКН3Ф-16М

Реле контролю напруги РКН3Ф-16М, надалі прилад, призначений для контролю напруги в трифазній мережі, а також контролю чергування, і перекосу фаз. Прилад має регульовані параметри по верхньому та нижньому межі напруги, перекосу фаз, гістерезису, а також регульований час спрацьовування по верхній і нижній межі напруги, і регульовану затримку увімкнення.
У разі неправильного чергування фаз (вимикальна функція), на екрані приладу індикується значення ЧЕР. У цьому разі для правильної роботи приладу потрібно поміняти місцями дві будь-які фази, що містяться поруч. Наприклад, А і В, або В і С.
Під'єднується тільки через магнітний пускач!

Технічні характеристики:
Займає три модулі
Робоча напруга — 100-300 В
Максимальна напруга — 400 В
Максимальний струм навантаження на реле — 16 А/250 В
Час вимкнення верхньою межею — 40 мс. – 2сек.
Час вимкнення по нижній межі — 1-10 сек.
Нижня межа спрацьовування — 130-200 В
Верхня межа спрацьовування — 210-280 В
Перекос фаз – 10 – 90В
Час затримки увімкнення — 5-600сек.
Гістерезис *1 – 1 – 10 В
Точність вимірювання напруги — 1 В
Споживана потужність — 2 Вт
Робоча температура — 0-40 °C
Всі настроювані параметри зберігаються в енергонезалежній пам'яті, крім пам'яті останнього аварійного стану приладу.
