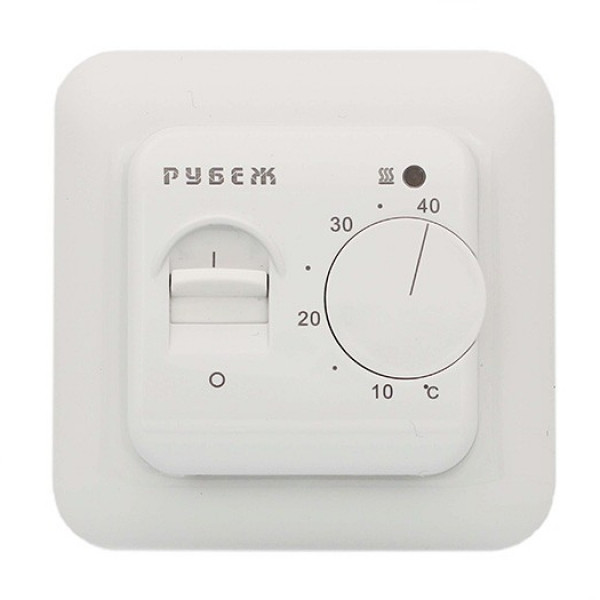

Терморегулятор РУБЕЖ ТР-16В-АН

Терморегулятор ТР-16В-АН надалі прилад, призначений для контролю температури теплих підлог. А також може використовуватися й в інших системах автоматизації, технічні характеристики яких збігаються з характеристиками ТР-16В-АН.

Прилад призначений для встановлення всередині приміщень. Ризик потрапляння вологи в місці встановлення має бути мінімальний. Під час встановлення у ванній кімнаті, кухні, басейні тощо, прилад має бути розташований у місці, що запобігає випадковому потраплянню вологи.

Прилад встановлюється в стандартну монтажну коробку 60 мм. Грани регулювання температури +10... +40 °C. Температура контролюється в місці розташування датчика. Датчик температури підлоги, має бути поміщений у металопластикову трубку діаметром 16 мм, яка укладається в стяжці. Це дасть змогу легко замінити датчик у разі його несправності. Допускається укорочування або подовження дроту датчика до 15 м, за умови браку силових дротів, у місці встановлення дроту датчика.

У разі пошкодження або обривання датчика, прилад розімне реле та навантаження вимкнеться.

Технічні характеристики

• Робоча напруга — 220 В (+/-20%)
• Робоча температура довкілля — -30... +40 °С
• Максимальний струм навантаження — 16 А/220 В
• Споживана потужність — 1 Вт
• Ступінь захисту від вологи — IP20
• Тип датчика температури — NTC 10 кОм
• Довжина дроту датчика в комплекті — 2 м
• Підтримка заданої температури — +10...+40 °C
• Точність вимірювання температури — 0,5 °C
• Температурний гістеререзис — 1 °C
• Контроль обриву та короткого замикання датчика — є
• Вимкнення приладу кнопкою на приладовій панелі — є
