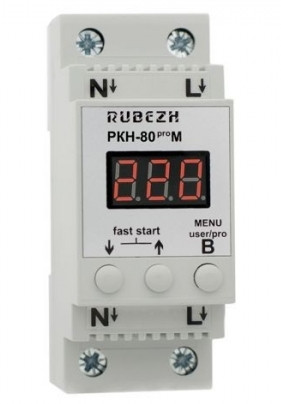

Реле контролю напруги РУБЕЖ РКН-80prom

РКН-80proМ надалі прилад призначений для контролю напруги в мережі 220 В і вимкнення навантаження під час виходу напруги за встановлені межі з подальшим автоматичним увімкненням, якщо напруга відновиться до нормального значення. Прилад має регульовані параметри, як-от: відсічення за верхньою межею вхідної напруги, відсічення по нижньому межі вхідної напруги, час повторного увімкнення, пам'ять останнього аварійного спрацьовування. Також для прогресивних користувачів прилад має коригування показань вольтметра, регульований гістерезис на увімкнення верхнім і нижнім меж, окремо регульований час вимкнення верхнім і нижнім меж.

Для зменшення іскри контактів і збільшення терміну експлуатації реле приладу комутація навантаження здійснюється максимально близько до моменту переходу синусоїди через нуль

Технічні характеристики

•
• Займає два модулі.
• Робоча напруга — 100-400 В
• Температура довкілля - -30 – 40 °C
• Комутований струм за активного навантаження — макс. 80А/220В
• Час вимкнення за верхньою межею — 20-300 мс.
• Час вимкнення по нижньому боку — 800-2000 мс.
• Похибка вольтметра — 1В
• Споживана потужність — 1,5 Вт
• Нижня межа спрацьовування — 140 — 200 В
• Верхня межа спрацьовування — 230-280 В
• Час повторного вмикання — 5-395 сек.
• Гістерезис на увімкнення — 2-10 В
• Пам'ять останнього аварійного спрацьовування — є
• Коригування показань вольтметра — є
• Комутація навантаження максимально близько
• під час переходу синусоїди через нуль — є
• Швидкий старт — є

Всі настроювані параметри зберігаються в енергонезалежній пам'яті, крім останнього аварійного спрацьовування.

Параметри, встановлені за замовчуванням

•
• Верхня межа спрацьовування — 250 В
• Нижня межа спрацьовування — 180 В
• Час повторного вмикання — 5 сек.
• Гістерезис на увімкнення — 2 В
• Час вимкнення за верхньою межею — 40 мс.
• Час вимкнення по нижній межі — 800 мс
