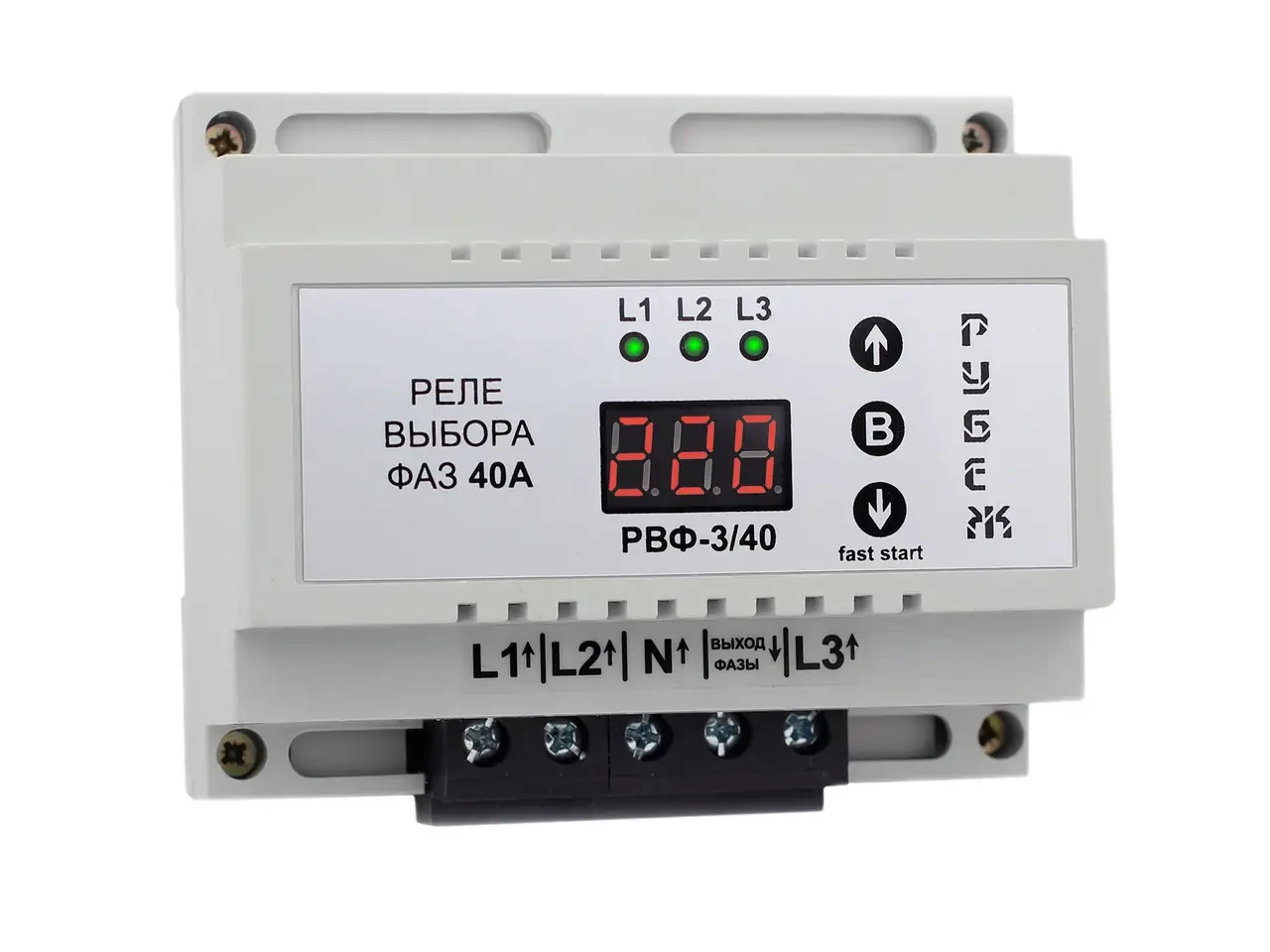

Реле автоматичного вибору фаз КОРДОН РВФ-3/40 New

Реле вибору фаз РВФ-3/40, в подальшому прилад, призначений для живлення промислової або побутової однофазної навантаження 220В/50Гц від трифазної чотирипровідної мережі 3×380+N, з метою захисту однофазних споживачів від неприпустимих коливань напруги.
В залежності від наявності та якості напруги на фазах L1, L2 і L3, прилад автоматично робить вибір тієї фази, на якій напруга знаходиться в заданих межах верхнього та нижнього порогів спрацьовування. Якщо одна з фаз вибрано як пріоритетне (наприклад, L1), то прилад при нормальних параметрах напруги на всіх фазах, підключить навантаження від пріоритетної фази (L1). Якщо на пріоритетній фазі значення напруги виходить за межі порогів спрацьовування, то прилад перемикає навантаження на наступну фазу (L2 або L3). Якщо напруга на всіх фазах не відповідає виставленим порогів спрацьовування, то навантаження відключається, при цьому на екрані відображається символ « А » і світяться індикатори L1, L2, L3.
Прилад має регульовані параметри по верхній і нижній межі напруги, гістерезису, регульоване час повернення на пріоритетну фазу, регульовану затримку повторного включення, регульоване час паузи при перемиканні з однієї фази на іншу, і можливість вибору пріоритетної фази.

Технічні характеристики:
Робоча напруга – 100 – 300В
Максимальна напруга – 500В
Робочий струм навантаження на реле – макс. 40А
Час відключення по верхній межі – 40мс.
Час відключення по нижній межі – 1сек., 120В≤ 40мс.
Нижня межа спрацьовування – 140 – 210В
Верхню межу спрацювання – 230 – 280В
Час повернення на пріоритетну фазу – 0 – 600сек.
Час затримки повторного включення – 5 – 600сек.
Час паузи при перемиканні з однієї фази на іншу – 0-600сек.
Вибір пріоритетної фази – L1, L2, L3
Гістерезис * – 1 – 10В
Максимальна похибка у вимірюванні напруги – 1%
Споживана потужність – 1,5 Вт
Робоча температура -30 – 40°C
Захист від залипання контактів – є
Прилад працездатний при наявності хоча б однієї фази на вході.
Всі параметри, що зберігаються в енергонезалежній пам'яті.

Параметри, встановлені за умовчанням:
Верхня межа відключення U - 255В
Нижня межа відключення U - 190В
Гістерезис по напрузі Р-С - 005В
Часу повернення на пріоритетну фазу tПР - 000сек.
Затримка повторного включення tП - 005сек.
Час паузи при перемиканні з однієї фази на іншу tПL - 000сек.
Пріоритетна фаза LПР - L1
