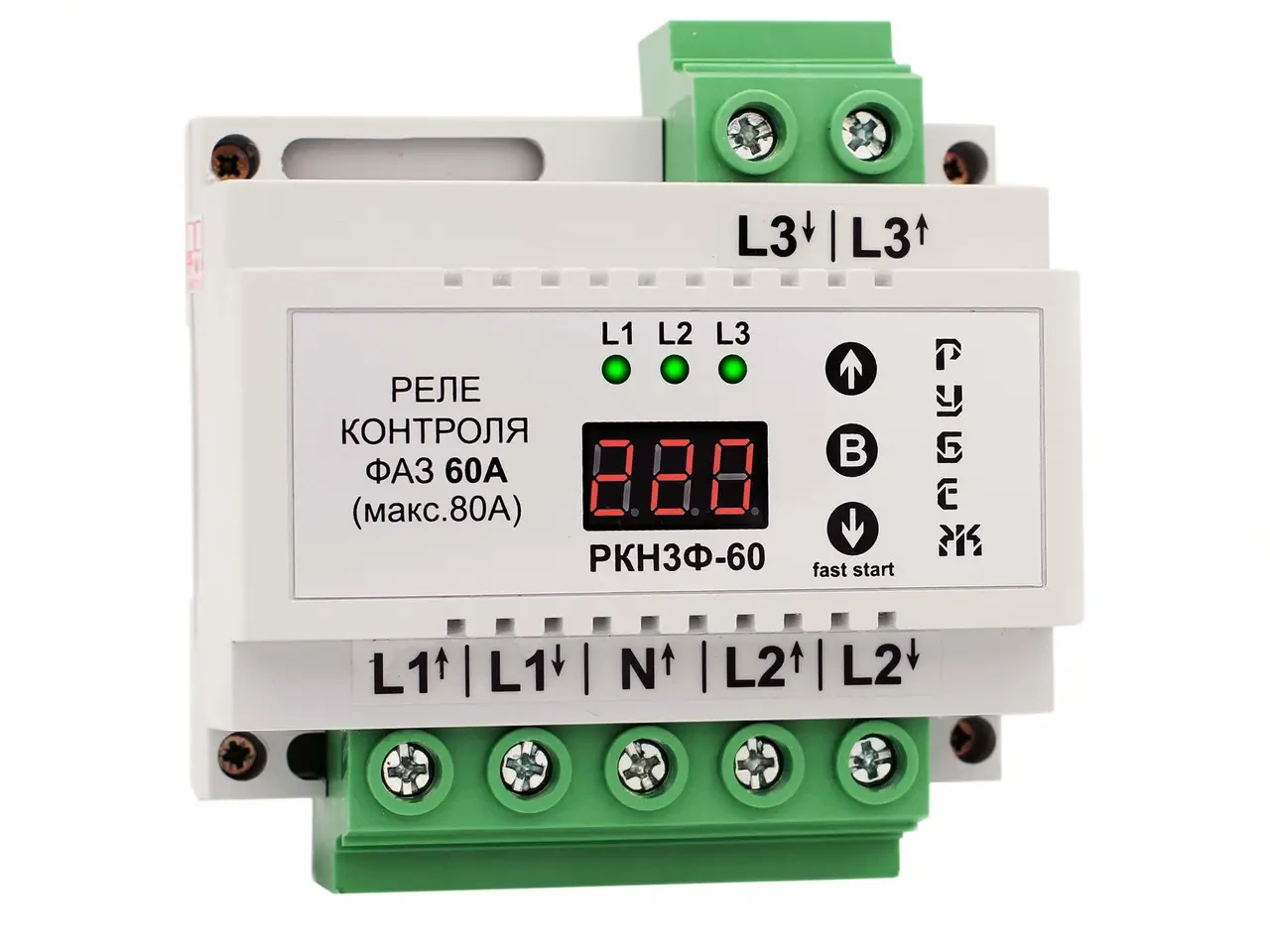

Реле контролю напруги РКН3Ф-60

Реле контролю напруги РКН3Ф-60, надалі прилад дає змогу контролювати навантаження 60 А (макс. 80А), без допоміжного контактора.
Прилад призначений для контролю напруги за трьома фазами, а також контролю чергування, і перекосу фаз. Має регульовані параметри по верхньому та нижньому межі напруги, перекосу фаз, чергуванню фаз, гістерезу, а також регульований час спрацьовування верхнім і нижнім межею напруги, і регульовану затримку увімкнення.
У разі неправильного чергування фаз (вимикальна функція), на екрані приладу індикується значення ЧЕР. У цьому разі для правильної роботи приладу потрібно поміняти місцями дві будь-які фази на вході в прилад. Наприклад, L1 і L2, або L2 і L3.

Технічні характеристики:
Робоча напруга — 120-40 В (макс. 500В)
Максимальний струм навантаження на реле — 3×60А/250 В (макс. 3×80А)
Час вимкнення верхньою межею — (40 мс. – 2сек.)
Час вимкнення по нижній межі — (1-10 сек.)
Нижня межа вимкнення — (130 — 200 В)
Верхня межа вимкнення — (230-280 В)
Перекос фаз – (10 – 90В)
Час затримки увімкнення — (5-600с.)
Гістерезис 1 — (1 — 10 В)
Точність вимірювання напруги — 2 В
Споживана потужність — 1,5 Вт
Робоча температура — (-30-40 °C)
Всі настроювані параметри зберігаються в енергонезалежній пам'яті, крім пам'яті останнього аварійного стану приладу.
