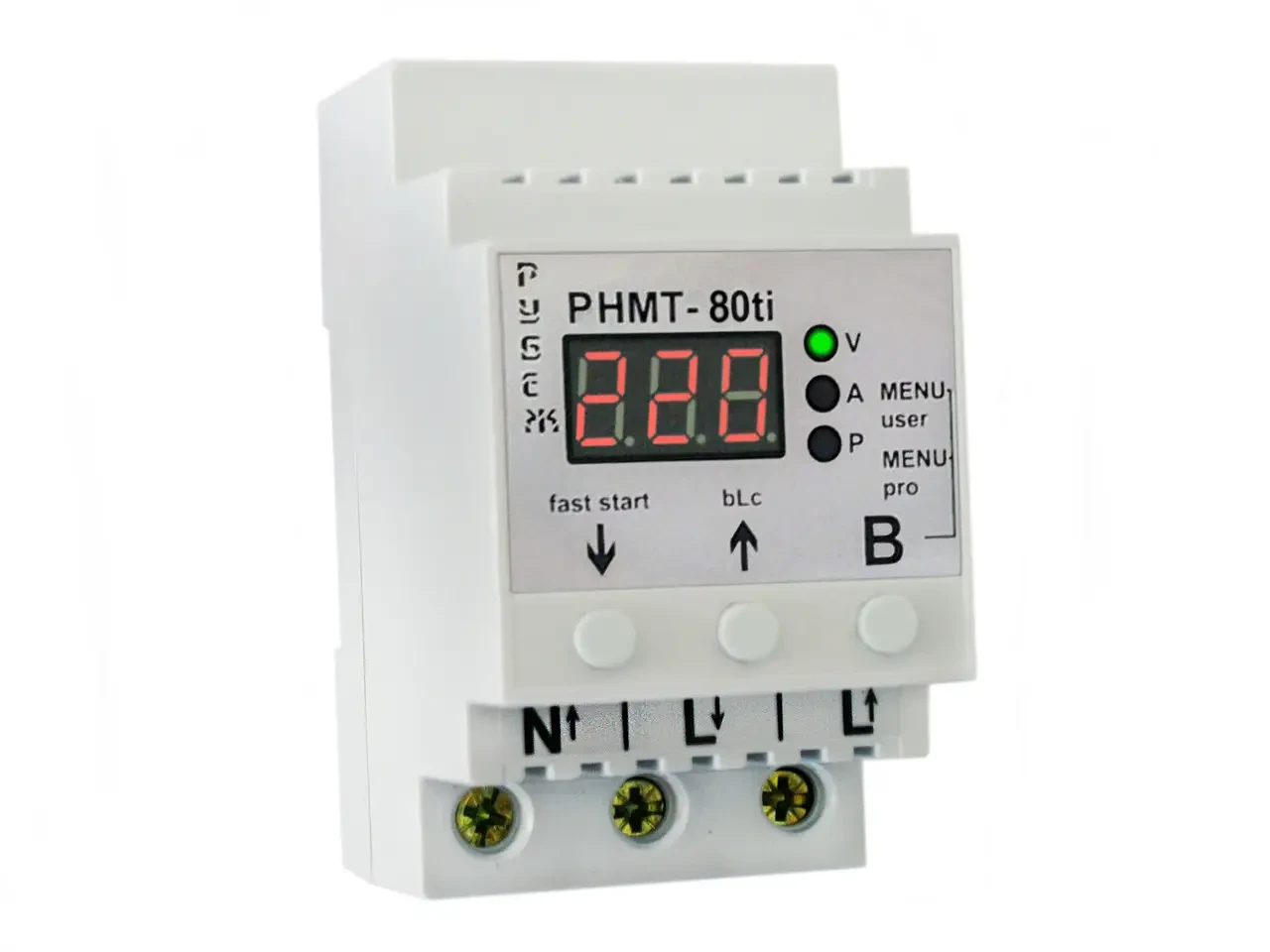

Реле контролю напруги, потужності і струму з дод. захистом КОРДОН РНМТ-80ti

РНМТ-80ti в подальшому прилад, призначений для контролю напруги, струму та потужності в мережі 220В, і відключення навантаження, при виході виміряних значень за встановлені межі.
Відмінною особливістю даного приладу є вимірювання і контроль вхідної напруги верхній і нижній напівхвилі, що дозволяє максимально точно відслідковувати скачки напруги, а також наявність високовольтного імпульсного блоку живлення, витримує коливання напруги до 500в.
Прилад запам'ятовує максимальна і мінімальна виміряна напруга, максимальний струм і потужність, має пам'ять аварійних спрацьовувань до 99 подій по верхній і нижній межі напруги, перевищення струму, від перевищення потужності, і з внутрішнього перегріву. А також двох-рівнева відключення по верхній межі вхідного напруги; двох рівнева відключення по нижній межі вхідного напруги з регульованою затримкою; відключення від перевищення струму і потужності з регульованою затримкою; затримка включення навантаження; коригування показань вольтметра; гістерезис на включення по верхній і нижній межі напруги, автоматичне зменшення яскравості дисплея, скидання налаштувань до заводських установок, блокування кнопок управління, функцію швидкого старту, захист від внутрішнього перегріву.
Додатково прилад захищає обладнання від високовольтних імпульсних перенапруг у мережі живлення. Під імпульсним навантаженням розуміється короткочасне, надзвичайно висока напруга між фазою і нулем або фазою і землею з тривалістю, як правило, до 1мс.
Для збільшення терміну служби приладу реле, комутація навантаження здійснюється максимально близько до моменту переходу синусоїди через нуль.

Технічні характеристики:
Робоча напруга – (100 – 500В)
Температура навколишнього середовища - (-35 – 55°C)
Максимальний струм навантаження – (80А/220В)
Похибка вольтметра - 1В
Споживана потужність – 1,5 Вт
Час відключення по верхній межі – U 1 – (0,5 сек.), U 2 – (0,04 сек.)
Час відключення по нижній межі – U_1 – (1 - 10сек.), U_2 – (0,8 сек.)
Верхню межу спрацювання - U 1 - (230 – 279В), U 2 – (231 - 280В)
Нижня межа спрацьовування - U_1 – (141 – 200В), U_2 – (140 - 199В)
Гістерезис по верхньому і нижньому меж напруги – GS – (2 – 10В)
Відключення за перевищення струму - А - (10,0 - 80,0 А)
Відключення від перевищення потужності - Р - (2,20 - 17,6 кВт)
Діапазон вимірювання сили струму – (0,4 - 80,0 А)
Точність вимірювання сили струму – (1 – 80А ± 0,1 А), ( 1А ± 0,2 А)
Час затримки відключення за перевищення струму і потужності – APt - (5 - 255сек.)
Затримка включення навантаження – tPL – (5 – 600сек.)
Автоматичне зменшення яскравості дисплея – Lt – (OFF 1 – 9мін.)
Скидання всіх налаштувань до заводських установок – є
Функція швидкого старту - є
Максимальний розрядний струм варистора – (4,5 кА 8/20мкс)
Температура спрацьовування по перегріву – (вимк. 80оС/вкл. 60оС)
Пам'ять відключень від перевищення напруги, струму, потужності і перегріву - до 99 подій
Пам'ять максимальних виміряних значень напруги, струму, потужності - є
Коригування показань вольтметра – Ucr – (+/-20В)
Блокування кнопок управління - є
Комутація навантаження максимально близько при переході синусоїди через нуль – є

Всі параметри, що зберігаються в енергонезалежній пам'яті, крім пам'яті аварійних відключень і максимальних виміряних значень в меню ALr . При відсутності живлення всі виміряні значення в цьому меню обнуляються.

Параметри, встановлені за умовчанням:
U 1 – (252В) перший рівень відключення по верхній межі вхідного напруги.
U 2 – (265В) другий рівень відключення по верхній межі вхідного напруги.
U_1 – (176В) перший рівень відключення по нижній межі вхідного напруги.
U_2 – (155В) другий рівень відключення по нижній межі вхідного напруги.
А – (70.0 А) межа спрацьовування за перевищення струму.
Р – (15.4 кВт) межа спрацьовування перевищення потужності.
tPL – (5сек.) час затримки включення.
GS – (3В) гістерезис на включення по верхній і нижній межі напруги.
U_t – (2сек.) затримка на відключення, по нижній межі напруги для меню U_1.
APt – (60сек.) затримка на відключення, при перевищенні струму або потужності.
Lt – (OFF) автоматичне зменшення яскравості дисплея.
