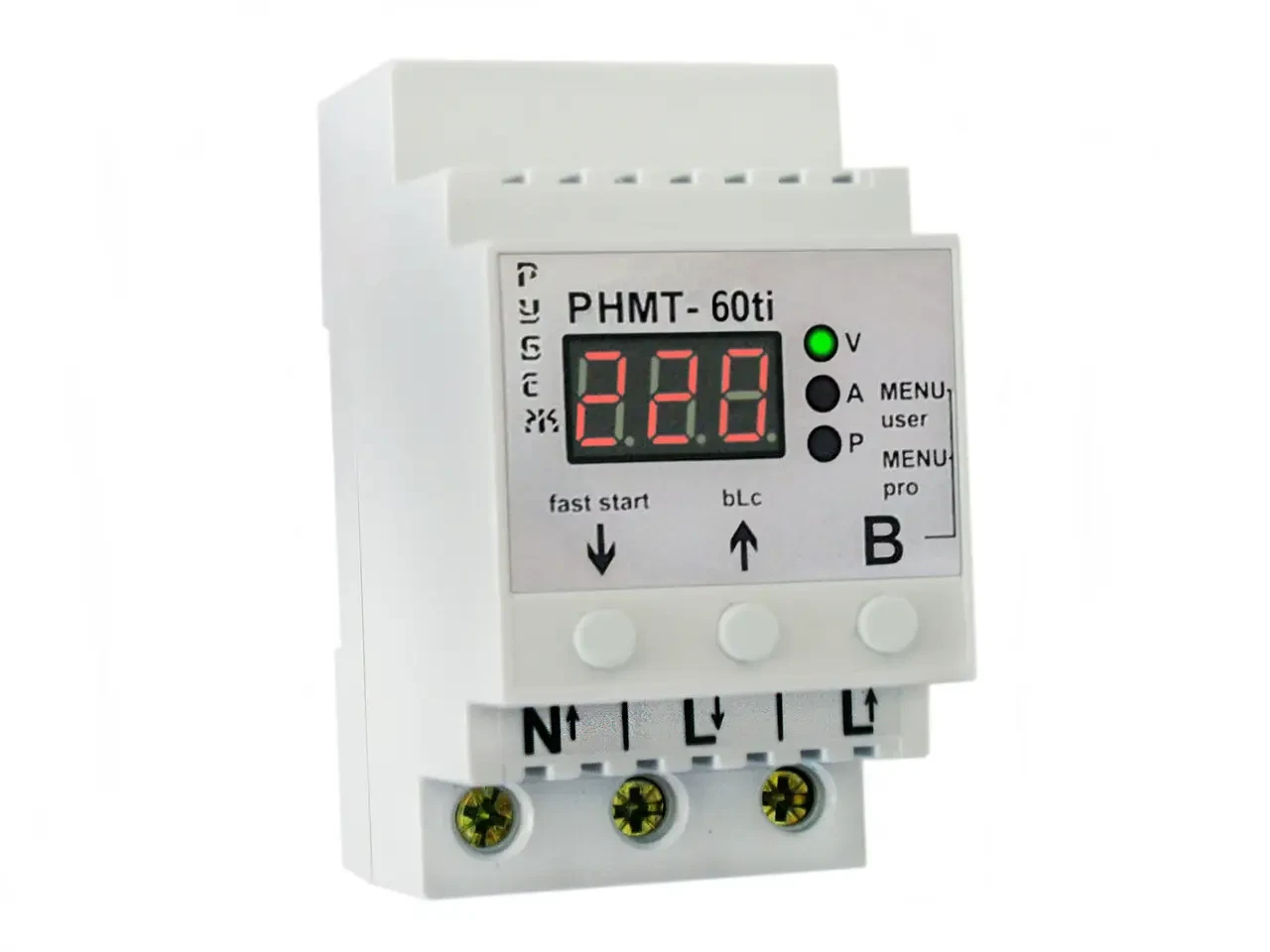

Реле контролю напруги, потужності і струму з дод. захистом КОРДОН РНМТ-60ti

РНМТ-60ti в подальшому прилад, призначений для контролю напруги, струму та потужності в мережі 220В, і відключення навантаження, при виході виміряних значень за встановлені межі.
Відмінною особливістю даного приладу є вимірювання і контроль вхідної напруги верхній і нижній напівхвилі, що дозволяє максимально точно відслідковувати скачки напруги, а також наявність високовольтного імпульсного блоку живлення, витримує коливання напруги до 500в.
Прилад запам'ятовує максимальна і мінімальна виміряна напруга, максимальний струм і потужність, має пам'ять аварійних спрацьовувань до 99 подій по верхній і нижній межі напруги, перевищення струму, від перевищення потужності, і з внутрішнього перегріву. А також двох-рівнева відключення по верхній межі вхідного напруги; двох рівнева відключення по нижній межі вхідного напруги з регульованою затримкою; відключення від перевищення струму і потужності з регульованою затримкою; затримка включення навантаження; коригування показань вольтметра; гістерезис на включення по верхній і нижній межі напруги, автоматичне зменшення яскравості дисплея, скидання налаштувань до заводських установок, блокування кнопок управління, функцію швидкого старту, захист від внутрішнього перегріву.
Додатково прилад захищає обладнання від високовольтних імпульсних перенапруг у мережі живлення. Під імпульсним навантаженням розуміється короткочасне, надзвичайно висока напруга між фазою і нулем або фазою і землею з тривалістю, як правило, до 1мс.
Для збільшення терміну служби приладу реле, комутація навантаження здійснюється максимально близько до моменту переходу синусоїди через нуль.

Технічні характеристики:
Робоча напруга – (100 – 500В)
Температура навколишнього середовища - (-35 – 55°C)
Максимальний струм навантаження – (60А/220В)
Похибка вольтметра - 1В
Потребляемая мощность – 1,5Вт
Время отключения по верхнему пределу – U 1 – (0,5сек.), U 2 – (0,04сек.)
Время отключения по нижнему пределу – U_1 – (1 - 10сек.), U_2 – (0,8сек.)
Верхний предел срабатывания - U 1 - (230 – 279В), U 2 – (231 - 280В)
Нижний предел срабатывания - U_1 – (141 – 200В), U_2 – (140 - 199В)
Гистерезис по верхнему и нижнему пределам напряжения – GS – (2 – 10В)
Отключение по превышению тока - А - (10,0 - 60,0А)
Отключение по превышению мощности - Р - (2,20 - 13,2кВт)
Диапазон измерения силы тока – (0,4 - 60,0А)
Точность измерения силы тока – (1 – 60А ± 0,1А), (˂ 1А ± 0,2А)
Время задержки отключения по превышению тока и мощности – APt - (5 - 255сек.)
Задержка включения нагрузки – tPL – (5 – 600сек.)
Автоматическое уменьшение яркости дисплея – Lt – (OFF ˂ 1 – 9мин.)
Сброс всех настроек до заводских установок – есть
Функция быстрого старта - есть
Максимальный разрядный ток варистора – (4,5кА 8/20мкс)
Температура срабатывания по перегреву – (откл. 80оС/вкл. 60оС)
Память отключений по превышению напряжения, тока, мощности и перегреву - до 99 событий
Память максимальных измеренных значений напряжения, тока, мощности - есть
Корректировка показаний вольтметра – Ucr – (+/-20В)
Блокировка кнопок управления - есть
Коммутация нагрузки максимально близко при переходе синусоиды через ноль – есть

Все настраиваемые параметры сохраняются в энергонезависимой памяти, кроме памяти аварийных отключений и максимальных измеренных значений в меню ALr . При отсутствии питания все измеренные значения в этом меню обнуляются.

Параметры установленные по умолчанию:
U 1 – (252В) первый уровень отключения по верхнему пределу входящего напряжения.
U 2 – (265В) второй уровень отключения по верхнему пределу входящего напряжения.
U_1 – (176В) первый уровень отключения по нижнему пределу входящего напряжения.
U_2 – (155В) второй уровень отключения по нижнему пределу входящего напряжения.
А – (50.0А) предел срабатывания по превышению тока.
Р – (11.0кВт) предел срабатывания по превышению мощности.
tPL – (5сек.) время задержки включения.
GS – (3В) гистерезис на включение по верхнему и нижнему пределу напряжения.
U_t – (2сек.) задержка на отключение, по нижнему пределу напряжения для меню U_1.
APt – (60сек.) задержка на отключение, при превышении тока или мощности.
Lt – (OFF) автоматическое уменьшение яркости дисплея.
