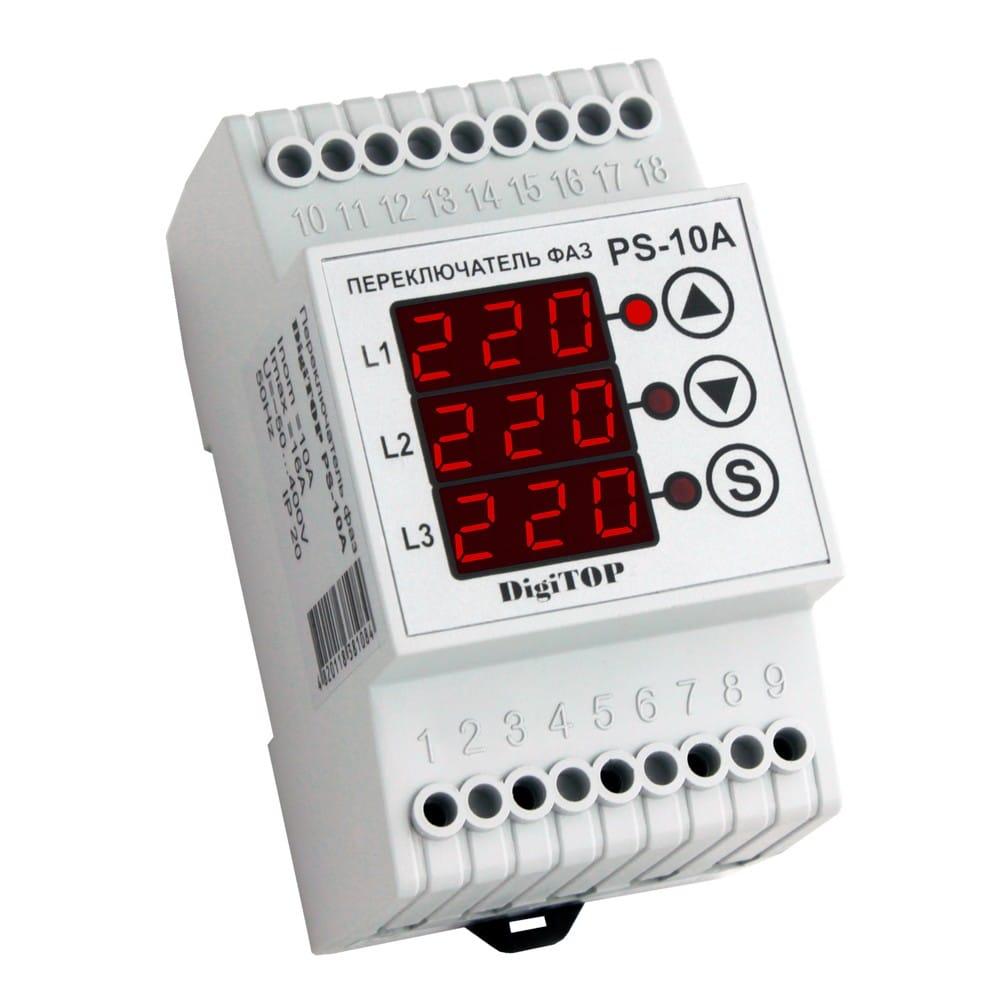

Перемикач фаз PS-10A

Перемикання фази PS-10A призначено для харчування промислової та побутової однофазної навантаження 220/230В 50Гц від однієї з фаз трифазної мережі, для забезпечення харчування особливо відповідального однофазного обладнання від найбільш якісної фази і захисту його від підвищеного або зниженого стресу.

Прилад керує мікроконтролером, який аналізує напругу в трифазній електросеті і показує поточні значення на цифрових індикаторах для кожної фази. Комутація виходу на навантаження здійснюється електромагнітними реле. Харчування приладу відбувається від контрольних фаз.

Налаштування програм:

• Допустимі межі перемикання/ роз’ єднання за напруженням
• Пріоритет
• час затримки увімкнення
• Час затримки перемикання на резервну фазу
• час затримки повернення на пріоритет

Принцип дії
За допомогою індикатора напруження на приладі ви зможете вказати, які значення має стрес у мережі за будь - яких фазах. Якщо напруження у мережі знаходиться у визначеному діапазоні (заводські значення - 170-250В), тоді відбудеться з’ єднання навантаження з пріоритетним фазою або, якщо пріоритет не встановлено, до фази « L1нятий ». Вибір режиму роботи можна знайти у розділі Послідовність налаштування.
Якщо ви виберете пріоритет роботи, пов’ язаний з однією фазою ("L1ash", ” або « L3ash »), то вихід на навантаження буде неважливим. Якщо напруження на пріоритетній фазі вийшло за вказаний діапазон, то пристрій переключить вихід на навантаження на наступну фазу. Після того, як ви повернете напруження на пріоритетній фазі, у встановлені межі, за вказаний час затримки повернення (заводські установки — 5 секунд), ваш пристрій переключить ваш вихід на пріоритетну фазу.
Якщо ви вимкнете роботу від пріоритетної фази, то вивільняєте навантаження від фази « L1script ». Якщо напруження поточної фази вийде за вказаний діапазон, то пристрій переключить вихід на навантаження на наступну фазу, напруження на якій у визначених межах, і залишиться на ньому до наступної аварійної ситуації.
Щоб уникнути перемикання/ від’ єднання від пускових короткочасних просадок, якщо напруження поточної фази вийшло за системну межу перемикання/ від’ єднання, але залишається більше 120В, то перемикання відбувається з періодичною затримкою. Для цього ви можете встановити час затримки у нижньому діапазоні.
Прилад комплектується двома перемичками перерізом 10 мм2. Якщо ви використовуєте інший ланцюг, то мусите використовувати перемички з перерізом рівносильних кабелів, які використовуються.
