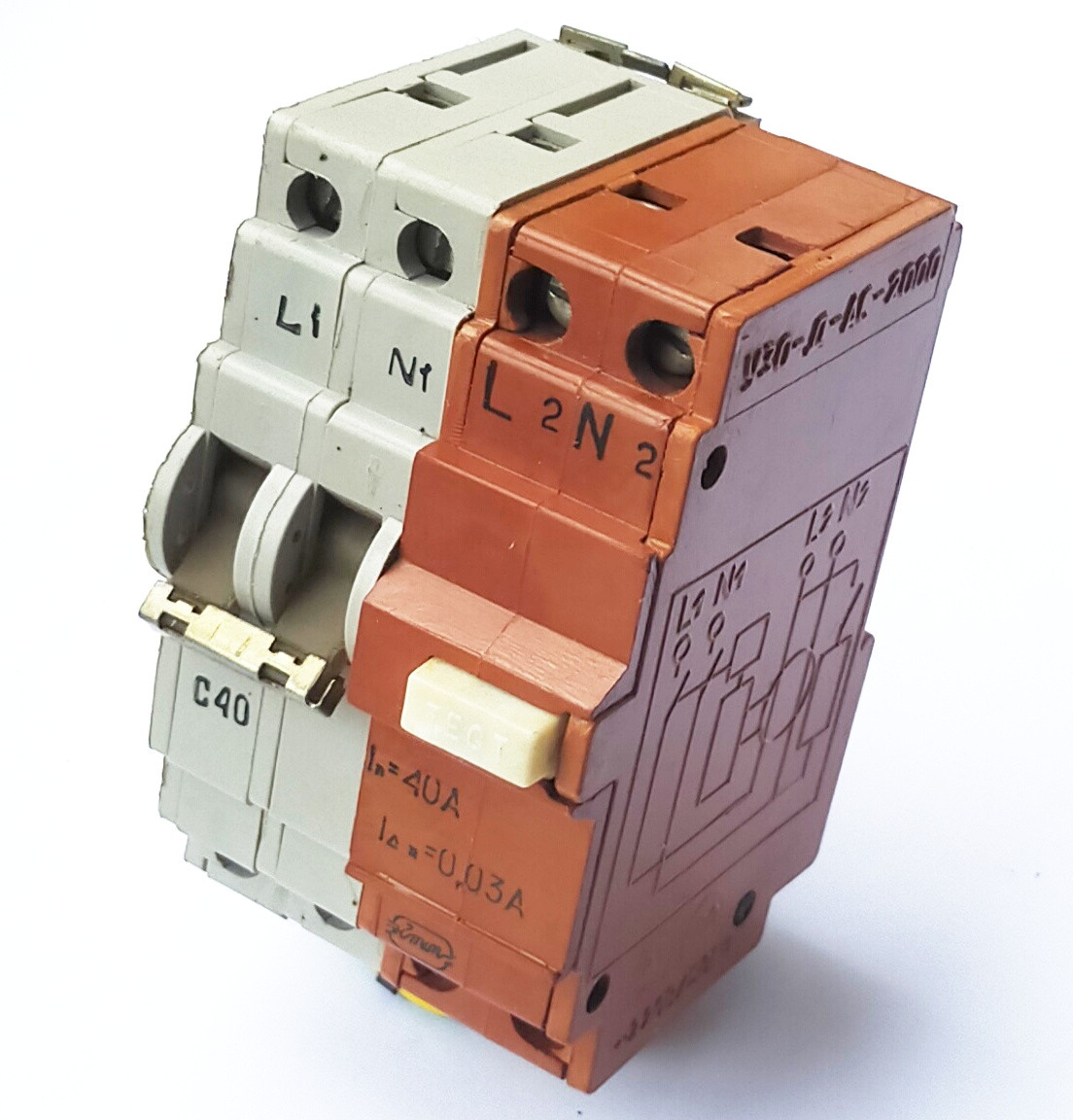

УЗО22 40/0,03

Вимикальні пристрої (УЗО22)  являють собою відкриті електротехнічні вироби загального призначення, що під'єднуються безпосередньо до однофазного дво- та тридротового ланцюга змінного струму з напівзаземленою нейтраллю. Функціонально UZO схильні до напруги ланцюга (не вимикаються автоматично під час вимкнення напруги) і являють собою двополюсні автоматичні вимикачі з вбудованим захистом від перевантаження струмом, вбудованим незалежним розчіплювачем струму та модулем керування. ПЗВ призначені для стаціонарного встановлення з фіксованим проведенням у нормальних і важких умовах експлуатації.
Призначення:

• Захист людей від ураження електричним струмом у разі випадкового дотику до елементів електроустановки під напругою.
• Підвищення пожежної безпеки в разі пошкодження ізоляції, електропроводини та електрообладнання.
• Захисне вимкнення захищеного ланцюга від постійного перенапруги в лінії електропередавання.
• Захист ланцюгового змінного струму 230 В і 50 Гц від перевантаження та короткого замикання.
• Оперативне увімкнення/вимикання електричних ланцюгів.

  Особливості
• ПЗВ підтримує працездатність:
• у разі зниження напруги в закладі, що захищається, до 50 В;
• у разі збільшення напруги в захищуваному ланцюзі до 246 В;
• після обривання нейтрального дроту N (для тридротового виконання);
• після впливу інтерфейсної напруги 380 В.
  Характеристики надійності
• витримка перемикання (вмик/вимк), циклів, не менш ніж 4000;
• середній час до відмови не менш ніж 16 000 годин;
• середня тривалість життя щонайменше 15 років.

Конструкція

Вимикальні пристрої складаються з конструктивно від'єднаних, механічно з'єднаних і електрично з'єднаних елементів: двополюсного автоматичного вимикача, що містить котушку незалежного пристрою розчеплення струму в одному з полюсів і модуль для захисного вимкнення.

Модуль складається з таких елементів: друкована плата з електронною схемою посилення, що отримує живлення від захищеного ланцюга; датчик струму-трансформатор, вихід диференціального струму; Пристрій керування роботою Кнопка «T» (ТЕСТ).

Схема під'єднання

Технічні характеристики

Умови експлуатації

• Верхнє значення температури довкілля +55 0C.
• Нижнє значення температури довкілля — 45 °C.
